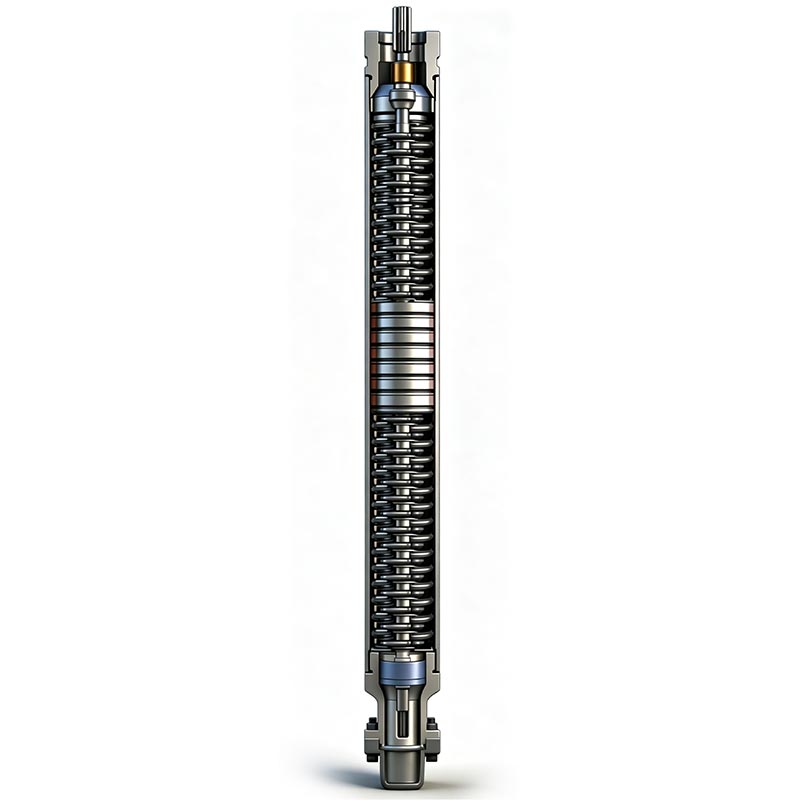

High Temperature Electrical Submersible Pump

High Temperature Electrical Submersible Pump (ESP) သည် အပူချိန်မြင့်သော ရေတွင်းများ၊ ဘူမိအပူတွင်းများနှင့် downhole lifting applications များတောင်းဆိုခြင်း။ ရေနံမြေ ESP နည်းပညာမှ ထုတ်လုပ်ထားပြီး အပူချိန်မြင့်သော ခံနိုင်ရည်အား ပေါင်းစပ်ထားသည်။ မော်တာအစိတ်အပိုင်းများ၊ ကျစ်လျစ်သောပါးလွှာသောအပေါက်ဖွဲ့စည်းပုံနှင့် တည်ငြိမ်သောရေကို ရုတ်သိမ်းပေးရန်အတွက် အဆင့်ဆင့်သော ဟိုက်ဒရောလစ်ဒီဇိုင်း ကြမ်းတမ်းသော မြေအောက်အခြေအနေများအောက်တွင် စွမ်းဆောင်ရည်။

260°C မော်တာအပူချိန်အထိ ပတ်ဝန်းကျင်တွင် လည်ပတ်နိုင်စွမ်းရှိပြီး 4.5-လက်မမှ 10-3/4-လက်မအထိ တွဲဖက်အသုံးပြုနိုင်ပါသည်။ casing စနစ်များ၊ ဤမြင့်မားသောအပူချိန် ESP ပန့်သည် ဘူမိအပူစွမ်းအင်ထုတ်ယူရန်အတွက် သင့်လျော်ပြီး၊ စက်မှုရေပူရေတွင်းများ၊ သမားရိုးကျ ရေငုပ်သင်္ဘောများ ထိရောက်စွာ မလည်ပတ်နိုင်သော ရေနက်အရင်းအမြစ်များနှင့် အခြားအသုံးချပရိုဂရမ်များ။

အဓိကအင်္ဂါရပ်များ

1. ပြင်းထန်သော Downhole အခြေအနေများအတွက် အပူချိန်မြင့်မားသော ခုခံမှု

Pump ကို စဉ်ဆက်မပြတ်လည်ပတ်နိုင်စေရန်အတွက် အထူးဖန်တီးထားပါသည်။ အပူချိန်မြင့်သော မြေအောက်ပတ်ဝန်းကျင်။ မော်တာစနစ်သည် အပူချိန်မြင့်သော လျှပ်ကာပစ္စည်းများကို အသုံးပြုထားသည်။ အပူဒဏ်ခံနိုင်သော အစိတ်အပိုင်းများသည် အပူအိုမင်းမှုကို လျှော့ချရန်နှင့် ရေရှည်လည်ပတ်မှုအတွင်း လျှပ်စစ်စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းရန်။

အဓိက အပူချိန် စွမ်းဆောင်ရည်-

မော်တာအပူချိန် 260°C အထိ ခံနိုင်ရည်ရှိသည်။

အောက်ခြေတွင်း အပူချိန် 200°C အထိရှိသော ဘူမိအပူတွင်းများအတွက် သင့်လျော်သည်။

အပူချိန်မြင့်သော ရေထုတ်ယူခြင်းဆိုင်ရာ အသုံးချမှုများတွင် စဉ်ဆက်မပြတ် တာဝန်ထမ်းဆောင်ရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။

အပူလွန်ကဲမှုကြောင့် insulation ပြိုကွဲမှုနှင့် မော်တာချို့ယွင်းမှုအန္တရာယ်ကို လျှော့ချပေးသည်။

ပုံမှန်ရေငုပ်သင်္ဘောပန့်များနှင့် နှိုင်းယှဉ်ပါက ဤအပူချိန်မြင့် ESP သည် ပိုမိုကောင်းမွန်သော အပူတည်ငြိမ်မှုကို ပေးပါသည်။ ဘူမိအပူနှင့် ရေပူရေတွင်း စီမံကိန်းများ။

2. Casing Size အမျိုးမျိုးအတွက် ကျစ်ကျစ်လစ်လစ် ပါးလွှာသော အပေါက်ဒီဇိုင်း

မူလက ရေနံမြေကျဉ်းမြောင်းသော တွင်းတူးအပလီကေးရှင်းများဖြစ်သည့် အပူချိန်မြင့်လျှပ်စစ်ရေငုပ်သင်္ဘောပန့်ကို ထုတ်လုပ်သည်။ နေရာအကန့်အသတ်ရှိသော ရေတွင်းများတွင် တပ်ဆင်ခွင့်ပြုသည့် ကျစ်လျစ်သော အချင်းတည်ဆောက်ပုံ ပါဝင်သည်။

အကောင်းဆုံးပြင်ဆင်ထားသော ပန့်၊ ကာဗာနှင့် မော်တာဖွဲ့စည်းပုံသည် မတူညီသော ကာဗာအတွက် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။ အရွယ်အစားများ

ယူနစ်ဖွဲ့စည်းမှုအတွက် အနိမ့်ဆုံးအတွင်းပိုင်းအချင်း 99.6 မီလီမီတာရှိသော 4.5 လက်မအရွယ် ဘူးခွံကို အသုံးပြုခြင်း။

ယူနစ်ဖွဲ့စည်းမှုအတွက် အနိမ့်ဆုံးအတွင်းပိုင်းအချင်း 118.6 မီလီမီတာရှိသော 5.5 လက်မအရွယ် ဘူးခွံကို အသုံးပြုခြင်း

ယူနစ်ဖွဲ့စည်းမှုအတွက် အနိမ့်ဆုံးအတွင်းပိုင်းအချင်း 150.4 မီလီမီတာရှိသော 7 လက်မအရွယ် ဘူးခွံကို အသုံးပြုခြင်း။

ယူနစ်ဖွဲ့စည်းမှုအတွက် အနိမ့်ဆုံးအတွင်းပိုင်းအချင်း 196.2 မီလီမီတာရှိသော 8-5/8-လက်မ Casing ကို အသုံးပြုခြင်း

ယူနစ်ဖွဲ့စည်းမှုအတွက် အနိမ့်ဆုံးအတွင်းပိုင်းအချင်း 247.9 မီလီမီတာရှိသော 10-3/4-လက်မ Casing ကို အသုံးပြုခြင်း

Deep Wells အတွက် မြင့်မားသော ဦးခေါင်းကြွခြင်း စွမ်းဆောင်ရည်

High Temperature ESP Pump သည် တွင်းနက်ပိုင်းအသုံးပြုမှုများအတွက် အကောင်းဆုံးအဆင့် centrifugal hydraulic တည်ဆောက်ပုံကို လက်ခံပါသည်။

ဟိုက်ဒရောလစ် ဒီဇိုင်းသည်-
မြင့်မားသော ဦးခေါင်းကို မြှင့်တင်နိုင်ခြင်း
တည်ငြိမ်သောဖိအားအထွက်
နက်နဲသော ဘူမိအပူတွင်းများမှ ရေများကို အဆက်မပြတ် ထုတ်ယူခြင်း။
အပူချိန်မြင့်မားသော မြေအောက်အခြေအနေများတွင် စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည်။

ဘူမိအပူပေးစနစ်များ၊ စက်မှုဇုန်များအပါအဝင် တာဝေးဒေါင်လိုက် ရုတ်သိမ်းရန် လိုအပ်သော ပရောဂျက်များအတွက် သင့်လျော်ပါသည်။ ရေပူပေးဝေရေးနှင့် နက်ရှိုင်းသော ရေအရင်းအမြစ် ဖွံ့ဖြိုးတိုးတက်ရေး။

တည်ငြိမ်သောလည်ပတ်မှုနှင့် စွမ်းအင်သက်သာသော မော်တာဒီဇိုင်း

မော်တာစနစ်သည် လိုအပ်ချက်ရှိသောပတ်ဝန်းကျင်များတွင် ဝန်အားမြင့်မားပြီး စဉ်ဆက်မပြတ်လည်ပတ်ရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။

အဓိက စွမ်းဆောင်ရည် အားသာချက်များ
တည်ငြိမ်သော စတင်ခြင်းအတွက် အပြည့်အဝ torque စတင်နိုင်စွမ်း
မြင့်မားသောဝန်ခံနိုင်ရည်ရှိသောတွန်းအား bearing ဖွဲ့စည်းပုံ
လျှပ်စစ်ဆုံးရှုံးမှုနှင့် အပူထုတ်လုပ်ခြင်းကို လျှော့ချရန် အကောင်းဆုံးရဟတ်ဒီဇိုင်း
ပိုမိုကောင်းမွန်သော ကြာရှည်ခံမှုအတွက် ဝတ်ဆင်-ခံနိုင်ရည်ရှိသော အလွိုင်းအစိတ်အပိုင်းများ

သမားရိုးကျ ESP ပန့်များနှင့် နှိုင်းယှဉ်ပါက အကောင်းဆုံးသော မော်တာဒီဇိုင်းသည် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပေးပြီး ရေရှည်တိုးတက်ကောင်းမွန်စေသည်။ အပူချိန်မြင့်သော အပလီကေးရှင်းများတွင် လည်ပတ်မှု ထိရောက်မှု။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အပူချိန်မြင့် ESP Pump ရွေးချယ်မှုလမ်းညွှန်

မှန်ကန်သော ESP ဖွဲ့စည်းမှုပုံစံကို ရွေးချယ်ခြင်းသည် ကောင်းမွန်သော အခြေအနေများစွာကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်-

တိကျသောမော်ဒယ်ရွေးချယ်မှုအတွက်၊ ဝယ်ယူသူများသည် ပံ့ပိုးပေးသင့်သည်-
ကောင်းပြီ စူး
ဘူးအရွယ်အစား
ရေအပူချိန်
လိုအပ်သော စီးဆင်းနှုန်း
ခေါင်းမော့ရန် လိုအပ်သည်။
ပါဝါထောက်ပံ့မှုအချက်အလက်

ထုတ်လုပ်မှုနှင့် အရည်အသွေးထိန်းချုပ်ရေး

High Temperature Electrical Submersible Pump ESP တစ်ခုစီကို တင်းကျပ်သော စက်မှုထုတ်လုပ်မှုအရ ထုတ်လုပ်ပါသည်။ လုပ်ထုံးလုပ်နည်းများ။

အရည်အသွေးထိန်းချုပ်မှုတွင်-
မော်တာ insulation စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။
လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေးစစ်ဆေးခြင်း။
ဟိုက်ဒရောလစ် စွမ်းဆောင်ရည် စမ်းသပ်ခြင်း။
အစိတ်အပိုင်း အတိုင်းအတာ စစ်ဆေးခြင်း။
စည်းဝေးပွဲ စိစစ်ခြင်း။

ထုတ်လုပ်မှု လုပ်ငန်းစဉ်သည် တည်ငြိမ်သော လည်ပတ်မှု၊ တိကျသော တပ်ဆင်မှုနှင့် ဘူမိအပူနှင့် ဘူမိအပူရှိ တာရှည် ဝန်ဆောင်မှု သက်တမ်းတို့ကို သေချာစေရန် အလေးပေးသည်။ အပူချိန်မြင့်သောပတ်ဝန်းကျင်။

အသုံးချမှု

High Temperature Electrical Submersible Pump ကို အောက်ပါတို့တွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
ဘူမိအပူစွမ်းအင်စီမံကိန်းများ
ဘူမိအပူပေးစနစ်များ
ဘူမိအပူဓာတ်အားထုတ်လုပ်ရေး စီမံကိန်းများ
နက်ရှိုင်းသော ဘူမိအပူအရင်းအမြစ် ထုတ်ယူခြင်း။
စက်မှုရေပူရေတွင်းများ
စက်မှုလုပ်ငန်းဆောင်ရွက်ရာတွင် ရေပေးဝေခြင်း။
မြေအောက်ရေကို အပူချိန်မြင့်မားစွာ အသုံးချခြင်း။
အကြီးစားရေပူလည်ပတ်မှုစနစ်
ရေနံမြေနှင့် စွမ်းအင်အသုံးချမှုများ
အပူချိန်မြင့်သော ရေတွင်းများ
Downhole lifting applications များ
ရှုပ်ထွေးသောမြေအောက်ပတ်ဝန်းကျင်

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ High Temperature Electrical Submersible Pump (ESP) ၏ အမြင့်ဆုံး လည်ပတ်မှု အပူချိန်မှာ အဘယ်နည်း။

A1- ပြင်းထန်သောရေနံမြေတွင်း အပူချိန်မြင့်မားသော လုပ်ငန်းခွင်အခြေအနေများအတွက် ပရော်ဖက်ရှင်နယ်ကျကျ တီထွင်ဖန်တီးထားသော၊ ဤပန့်ပါရှိသည် လွန်ကဲသော စက်မှုပတ်ဝန်းကျင်၏ စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိခဲ့သည်။ ၎င်းသည် ရေရှည်တည်မြဲသော full-load လည်ပတ်မှုကို ထိန်းထားနိုင်သည်။ မော်တာအပူချိန် 200°C နှင့် downhole အောက်ခြေအပူချိန် 163°C အထိ လိုက်လျောညီထွေဖြစ်အောင်၊ ရေရှည်နှင့် အပြည့်အ၀ အမျိုးမျိုးသော အပူချိန်မြင့်ရေတွင်းများနှင့် နက်နဲသော ဘူမိအပူတွင်းများ၏ တည်ငြိမ်သော လည်ပတ်မှုလိုအပ်ချက်များ။

Q2- အချင်းအသေးပုံစံဒီဇိုင်းအတွက် ဘယ်လိုရေတွင်းအမျိုးအစားတွေက သင့်တော်ပါသလဲ။

A2- ရေနံမြေ ကျဉ်းမြောင်းသော တွင်းတူးများအတွက် မူလက စိတ်ကြိုက် စံနှုန်းမြင့် ပါးလွှာသော အပေါက်ဒီဇိုင်းမှ အကျိုးကျေးဇူး ရရှိသည်။ High Temperature Electrical Submersible Pump (ESP) ၏သေးငယ်သောအချင်းကျစ်လစ်သောဖွဲ့စည်းပုံသည်အလွန်သင့်လျော်သည်။ ကျဉ်းမြောင်းသော အပူချိန်မြင့်ရေတွင်းများ၊ ပါးလွှာသော ဘူမိအပူတွင်းများနှင့် ပြုပြင်မွမ်းမံထားသော ရေတွင်းဟောင်းများ။ ၎င်းသည်ဖြေရှင်းပေးသည်။ နေရာအကန့်အသတ်ရှိသော ရေတွင်းတွင်းများတွင် အရွယ်အစားကြီးမားသော ရေငုပ်သင်္ဘောပန့်များ တပ်ဆင်ခြင်းပြဿနာသည် အလွန်တိုးတက်ကောင်းမွန်စေသည်။ အပူချိန်မြင့်သော ရေနှင့် ဘူမိအပူတွင်းငယ်များ၏ သုံးစွဲမှုနှုန်း။

Q3- ဒီထုတ်ကုန်ရဲ့ အဓိက အသုံးချမှု အခြေအနေတွေက ဘာတွေလဲ။

A3- ယုံကြည်စိတ်ချရသော ရှုပ်ထွေးသောရေနံမြေတွင်းတွင် မူလပုံစံဒီဇိုင်းနှင့် ရင့်ကျက်စွာ အသုံးချပါသည်။ အရည်အသွေးနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်၊ ဤထုတ်ကုန်ကို စွမ်းအင်နှင့် ရေအရင်းအမြစ်အသစ်များသို့ အောင်မြင်စွာ တိုးချဲ့ထားပါသည်။ ဖွံ့ဖြိုးတိုးတက်ရေးနယ်ပယ်များ။ ၎င်းသည် နက်ရှိုင်းသော အပူချိန်မြင့်ရေတွင်းများ၊ စက်မှုအပူချိန်မြင့်ရေများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုနိုင်သည်။ ထောက်ပံ့ရေးရေတွင်းများ၊ နက်ရှိုင်းသော ဘူမိအပူသုံးရေတွင်းများ၊ ဘူမိအပူဓာတ်အားထုတ်လုပ်ခြင်းနှင့် ဘူမိအပူပေးသည့် စီမံကိန်းများ။ ၎င်း၏ ရေနံမြေအဆင့် မြင့်မားသော အပူချိန်ခံနိုင်ရည်ရှိမှုနှင့် မြင့်မားသော ဓာတ်လှေကား စွမ်းဆောင်ရည်ကို အားကိုး၍ ၎င်းသည် ထိရောက်မှုနှင့် အပူချိန်မြင့်သော ရေအရင်းအမြစ် အသုံးချမှုနှင့် ဘူမိအပူစွမ်းအင်အတွက် ယုံကြည်စိတ်ချရသော အတုအယောင် ရုတ်သိမ်းရေး ဖြေရှင်းချက် ဖွံ့ဖြိုးတိုးတက်မှု။
